Was ist das für ein Elektronik Bauteil?

soundmaster · Globaler Moderator Anmeldedatum: 27.05.2010 Beiträge: 4320

Was ist das für ein Elektronik Bauteil?

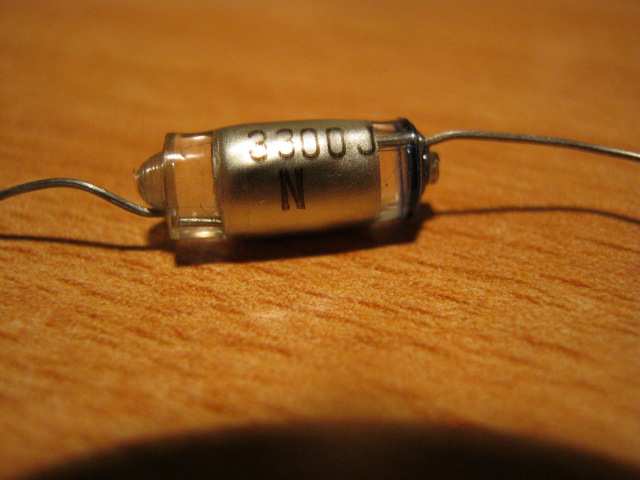

Stammt aus einem alten Radio:

Ich konnte es nicht zuordnen.

Ca. 1 cm lang.

Kub · Verfasst am: 01.01.2012, 20:41 • Titel:

ufz, nagel mich nicht fest, aber ich glaube, dass das eine Diode ist.

lg
_________________
OC-BASH Mai 2011:
http://www.offroad-cult.org/Board/oc-bash-2011-t21684.html

uwe763 · Verfasst am: 01.01.2012, 20:49 • Titel:

bin mir zu 80% sicher, dass es sich hierbei um eine Siode handelt. Polung beachten!

soundmaster · Verfasst am: 01.01.2012, 21:07 • Titel:

Diode dachte ich auch aber mein Multimeter zeigt keinen Stromfluss an. Egal welche Polung.

Dioden sind doch auch hol und diese Teil ist inner auch mit durchsichtigem Plastik gefüllt.

Dann dachte ich Widerstand aber es wird da auch am Multmeter nix angezeigt.

Komisch irgenwie.

Kub · Verfasst am: 01.01.2012, 21:20 • Titel:

hmmm.

vielleicht ein Reedkontakt?

oder ganz blöd gesagt: vielleicht eine kaputte Diode? Wink

_________________
OC-BASH Mai 2011:
http://www.offroad-cult.org/Board/oc-bash-2011-t21684.html

soundmaster · Verfasst am: 01.01.2012, 21:33 • Titel:

Nein kaputte Diode ist es nicht. Hab ein paar von diesen Bauteilen.

Hab eine mal auseinandergeschnitten. Drinnen ist diese silberne Folie aufgewickelt.

Wird ein Kondersator sein.

EDIT: Ja ist ein Kondensator. Hab das hier gefunden:

http://teeblog.blog.com/archives/530/

amigaman · Verfasst am: 01.01.2012, 21:39 • Titel:

Folienkondensator, 3,3nF bzw. 3300pF.
Spannungsfestigkeit und Toleranz müsste man jetzt nachsehen, aber ich glaub, das Teil ist schon steinalt, diese Bauform wird schon seit Jahren schon nicht mehr benutzt, zumindest nicht in meiner Produktion.
Ist einfach in Massen sowohl manuell als auch per Automat bescheiden zu bestücken.

Edith: die Buchstaben sind Toleranz und Spannungsfestigkeit.
_________________
Gruß, Jens

Meins: Traxxas Summit @ 2x 2S 7,6Ah LiPo | Vaterra Twin Hammers @ 2S 4,2Ah LiPo
Sohn: Traxxas Stampede @ 2S 5,8Ah LiPo

soundmaster · Verfasst am: 01.01.2012, 21:41 • Titel:

Ah da kennt sich jemand wirklich aus. Danke!

EDIT: Und ja das Radio ist Uralt Wink
